PE燃氣管道簡述
PE燃氣管采用燃氣聚乙烯管道具有諸多卓越性能，應用于燃氣輸送領域。將徹底解決鋼管、鑄鐵管的腐蝕和接頭泄露問題，從而確保了燃氣管網系統的安全運行。PE 燃氣管選用的PE材質為惰性材料可耐多種化學介質的侵蝕，管壁摩擦系數低，流阻小，輸送能力強，采用電熱熔連接，接口強度高于管材本體，高韌性PE斷裂伸長率一般超過500%，PE 燃氣管具有很好的抗震性能，抗慢速裂紋增長(SCG)、快速裂紋擴展(RCP)能力和可撓性及抗刮痕能力。
PE燃氣管材是以專用聚乙烯為原料經塑料擠出機一次擠塑成型，應用于城鎮燃氣輸送的塑料管材。PE為惰性材料，除少數氧化劑外，可耐多種化學物質的侵蝕，無電化學腐蝕。高韌性、斷裂伸長率一般超過500%，抗震性能優良；具有極強的抗裂縫慢速及快速增長能力，大大降低因管道開裂而造成惡性事故的風險。
PE燃氣管對管基不均勻沉降的適應能力非常強，耐磨性強，可采用多種非開挖方式，極大地方便于工作了施工和安裝，系統造價低，維護費用少，可大幅降低工程成本。
天津滿華管材有限公司 PE燃氣管執行標準
PE燃氣管執行國家GB15558.1-2003標準。

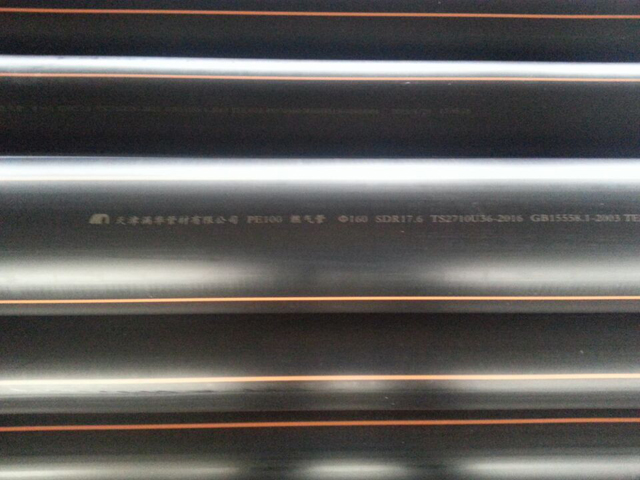

PE燃氣管外觀：黑色管上應共擠出至少3條黃色條，色條應沿管材圓周方向均勻分布。
天津滿華管材有限公司 PE燃氣管道 PE100級規格型號
公稱外徑
de mm
|
壓力等級
|
|
SDR17.6
|
SDR11
|
|
公稱壓力 ≤0.6MPa
|
公稱壓力 ≤1.0MPa
|
|
公稱壁厚
|
單重kg/m
|
公稱壁厚
|
單重kg/m
|
|
25
|
2.3
|
0.169
|
3.0
|
0.209
|
|
32
|
2.3
|
0.224
|
3.0
|
0.279
|
|
40
|
2.3
|
0.284
|
3.7
|
0.432
|
|
50
|
2.9
|
0.440
|
4.6
|
0.669
|
|
63
|
3.6
|
0.689
|
5.8
|
1.06
|
|
75
|
4.3
|
0.980
|
6.8
|
1.48
|
|
90
|
5.2
|
1.42
|
8.2
|
2.14
|
|
110
|
6.3
|
2.09
|
10.0
|
3.18
|
|
125
|
7.1
|
2.68
|
11.4
|
4.12
|
|
140
|
8.0
|
3.36
|
12.7
|
5.13
|
|
160
|
9.1
|
4.36
|
14.6
|
6.74
|
|
180
|
10.2
|
5.58
|
16.4
|
8.52
|
|
200
|
11.4
|
6.85
|
18.2
|
10.50
|
|
225
|
12.8
|
8.64
|
20.5
|
13.30
|
|
250
|
14.2
|
10.67
|
22.7
|
16.35
|
|
280
|
15.9
|
14.10
|
25.4
|
20.50
|
|
315
|
17.9
|
16.89
|
28.6
|
25.95
|
|
355
|
20.2
|
21.51
|
32.3
|
33.03
|
|
400
|
22.8
|
27.30
|
36.4
|
41.92
|
|
450
|
25.6
|
34.50
|
40.9
|
52.96
|
|
500
|
28.4
|
42.53
|
45.5
|
66.08
|
|
560
|
31.8
|
53.44
|
50.9
|
82.00
|
|
630
|
35.8
|
67.48
|
57.3
|
103.9
|
天津滿華管材有限公司 PE100級試驗檢測標準
|
項目
|
技術要求
|
|
外觀
|
|
管材的內外表面應光滑、平整、不允許有氣泡、明顯的劃痕、凹陷、雜質痕紋、顏色不均等缺陷。管端頭應切割平整，并與管軸線垂直。
|
|
|
熱穩定性(200℃) min
|
>20
|
|
斷裂伸長率 %
|
>350
|
|
縱向尺寸回縮率 (110℃) %
|
≤3
|
|
壓縮復原 h(80℃環應力4MPa)
|
>170
|
|
短期液壓強度
|
①20℃,環應力9.0MPa 韌性破壞時間>100h
②80℃，環應力4.6MPa 脆性破壞時間>165h
③80℃，環應力4.6MPa 破壞時間≥1000h
|
|
耐應力開裂 h(SDR11，80℃ 環應力4MPa)
|
≥1000h
|
|
壓力復原 h(SDR11 80℃ 5.0MPa)
|
>1000h
|
|
項目
|
技術要求
|
|
外觀
|
|
管材的內外表面應光滑、平整、不允許有氣泡、明顯的劃痕、凹陷、雜質痕紋、顏色不均等缺陷。管端頭應切割平整，并與管軸線垂直。
|
|
|
熱穩定性(200℃) min
|
>20
|
|
斷裂伸長率 %
|
>350
|
|
縱向尺寸回縮率 (110℃) %
|
≤3
|
|
熔體流動速率 （MFR),g/10min (190℃、5kg)
|
加工后，MFR的改變<20
|
|
短期液壓強度
|
①20℃,環應力12.4MPa 韌性破壞時間>100h
②80℃，環應力5.5MPa 脆性破壞時間>165h
③80℃，環應力5.0MPa 破壞時間≥1000h
|
|
耐應力開裂 h(SDR11，80℃ 0.92MPa)
|
≥165h
|
|
壓力復原 h(SDR11 80℃ 5.0MPa)
|
>1000h
|
注: 1.工作壓力是參考溫度20℃安全設計系數為3小連續工作的最大壓力。
2.密度按0.95g/cm3計算，外徑及壁厚均取公稱值加極限偏差的一半。
滿華PE燃氣管道的優越性能
連接可靠：聚乙烯管道系統之間采用電熱熔方式連接，接頭的強度高于管道本體強度。
低溫抗沖擊性好：聚乙烯的低溫脆化溫度極低，可在-60-60℃溫度范圍內安全使用。冬季施工時，因材料抗沖擊性好，不會發生管子脆裂。
抗應力開裂性好：HDPE具有低的缺口敏感性、高的剪切強度和優異的抗刮痕能力，耐環境應力開裂性能也非常突出。
耐化學腐蝕性好：HDPE管道可耐多種化學介質的腐蝕，土壤中存在的化學物質不會對管道造成任何降解作用。聚乙烯是電的絕緣體，因此不會發生腐爛、生銹或電化學腐蝕現象；此外它也不會促進藻類、細菌或真菌生長。
耐老化，使用壽命長：含有2-2.5%的均勻分布的碳黑的聚乙烯管道能夠在室外露天存放或使用50年，不會因遭受紫外線輻射而損害。
耐磨性好：HDPE管道與鋼管的耐磨性對比試驗表明，HDPE管道的耐磨性為鋼管的4倍。在泥漿輸送領域，同鋼管相比，HDPE管道具有更好的耐磨性，這意味著HDPE管道具有更長的使用壽命和更好的經濟性。
可撓性好：HDPE管道的柔性使得它容易彎曲，工程上可通過改變管道走向的方式繞過障礙物，在許多場合，管道的柔性能夠減少管件用量并降低安裝費用。
水流阻力小：HDPE管道具有光滑的內表面，其曼寧系數為0.009。光滑的表現和非粘附特性保證HDPE管道具有較傳統管材更高的輸送能力，同時也降低了管路的壓力損失和輸水能耗。
搬運方便：HDPE管道比混凝土管道、鍍鋅管和鋼管更輕，它容易搬運和安裝，更低的人力和設備需求，意味著工程的安裝費用的大大降低。
多種全新的施工方式：HDPE管道具有多種施工技術，除了可以采用傳統的開挖方式進行施工外，還可以采用多種全新的非開挖技術如頂管、定向鉆孔、襯管、裂管等方式進行施工，這對于一些不允許開挖的場所，是唯一的選擇，因此HDPE管道應用領域更為廣泛。
|
